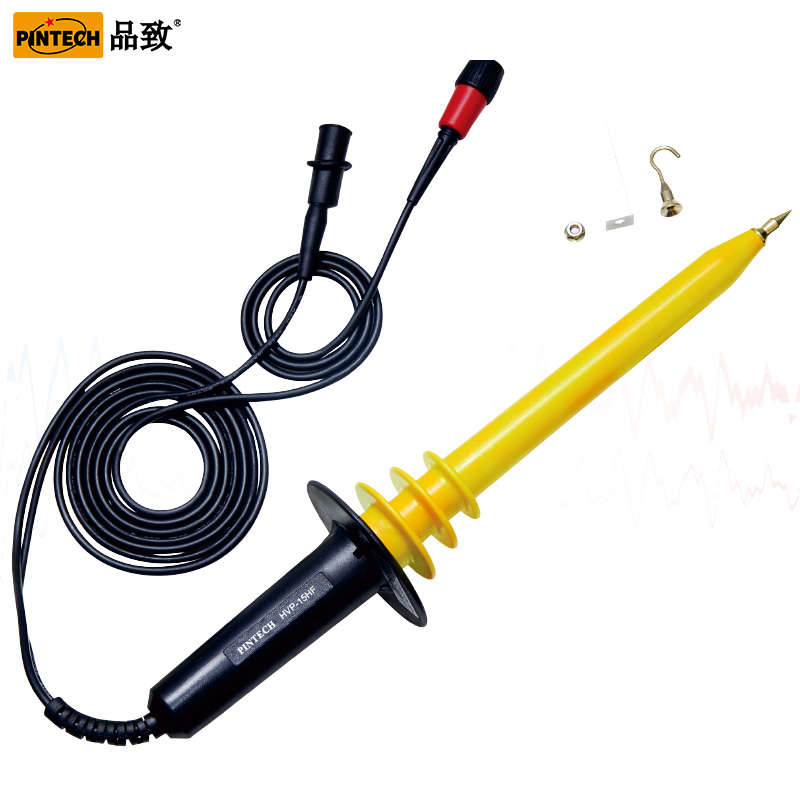

HVP-15HF高压衰减棒(15KV,50MHz)

介绍 最大量测电压:15KV DC / 10KV AC rms / 30KV p-p。 频宽高达50MHz。 超低噪声( S/N比 )60dB at 1KHz。 多项安规检验合格。 搭配PL-10N可连接到电表使用。
品牌 PINTECH品致
型号 HVP-15HF
产品参数
介绍
最大量测电压:15KV DC / 10KV AC rms / 30KV p-p。 频宽高达50MHz。 超低噪声( S/N比 )60dB at 1KHz。 多项安规检验合格。 搭配PL-10N可连接到电表使用。
品牌
PINTECH品致
型号
HVP-15HF
我知道了
产品详情产品规格书

大测量电压

DC:0~15KV

AC( rms) :0~10 KV(Sine Wave)

AC (peak to peak): 0~30 KV (Pulse)

讯号杂讯比(S / N )

> 60 d B (1KHz), > 50 d B (1 MHz)

测试频宽(-3 d B)

50MHz

衰减比例

1 / 1000

上升时间

约 8.8 n S

输入电容

100 MΩ ±1%

匹配电容(可调)

3.0 PF ±0.5 PF

Cable   线长度

2 公尺 ± 0.2 公尺

温度系数

≦ 200 PPM / ℃

测试精确度

DC: ≦ 3%

AC: 3%(1KHz/1KV/1KHzRMS)   -3dB:0~50MHz

操作温度

0℃~ + 50 ℃

储存温度

-20 ℃ ~ +70 ℃

外形尺寸

340 mm (长) ×80Φ(圆柱形)

净重

250 g

注意

选项配购 PL -10N (阻抗匹配器)可延伸HVP-15HF使用领域 它可以顺利将测试值在DMM 上正确的表示出来。
