品致分档高频电流探头交直流电流探头的功能和应用领域

品致分档高频电流探头可以精确测量最大直流 DC-12MHz，具有高带宽，高精度的测量特点，且支持量程档位切换，满足用户一机多用的需求。探头自带归零和消磁功能，在包容用户的使用环境下，精度也高达 1%。标准的BNC 输出接口适配任何厂家的示波器。

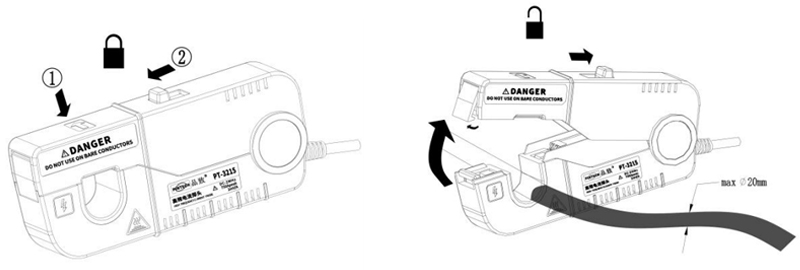

电流探头钳口使用方法：

①为电流指示方向。测量时，被测导体电流方向与指示方向一致，所测电流值为正值，若被测导体电流方向与指示方向相反，所测电流值为负值；

②钳口开关推动杆。当开关推至顶部，钳口闭合锁定，方可测试；若开关推至底部，钳口解锁，钳口打开，此时可放入被测导体。

消磁、归零功能：

1、电流探头和示波器连接（示波器的输出阻抗设置为 1MΩ）。

2、锁好探头。

3、单击 Function 按键触发归零功能，Zero degauss 红色指示灯常亮，数秒听到提示声“滴”归零完成，红灯灭。长按按键（按下 1~3 秒松开）触发消磁归零功能，Zero degauss 红色指示灯闪烁两下后常亮，数秒听到提示声“滴滴”两声，消磁归零完成红灯灭。

消磁/归零功能触发后，红灯显示状态持续时间是根据探头自身调节时间而定，未有固定的时间，但一般不超过 15s，若超过 15s，则说明功能失效，需维修。

PT系列高频探头常用于开关电源、马达驱动器、新能源等设计和测试应用中。
