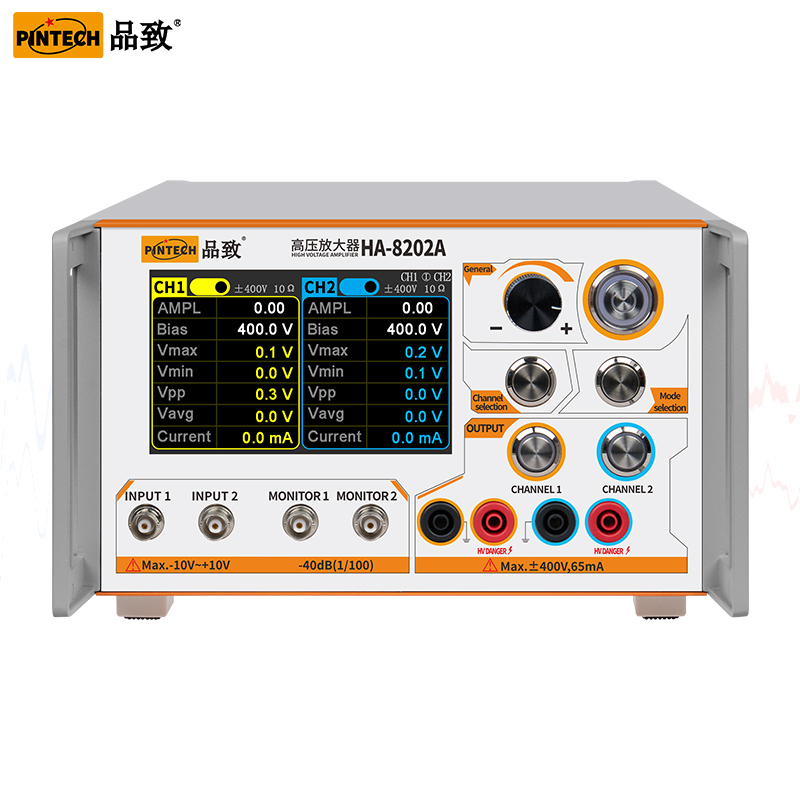

HA-8202A (400kHz,800Vp-p) Digital display high voltage amplifier

Model

HA-8202A

Channel

2

Independent channel

Differential

Output voltage（DC Max）

400V DC

800V DC

Output voltage（AC Max）

800Vp-p

1600Vp-p

Output current（DC Max）

65mA DC

65mA DC

Output current（AC Max）

130mAp-p

130mAp-p

Output Power（Max）

26VA

52VA

Bandwidth

DC-300kHz（-3dB）

DC-300kHz（-3dB）

Slew Rate

500V/μs

1000V/μs

Output Impedance

5Ω

10Ω

Output Protect Resistor

5kΩ/35watt（non-inductance resistor）

10kΩ/70watt（non-inductance resistor）

Safe Loading

6.15kΩ@Range±400V；1.53kΩ@Range ±100V

Input voltage

±5V（Max.±10V）

Monitor

100:1

200:1

Protection

1.Output used FUSE

2.Output over current protection

3.INPUT/OUTPUT overload protection

4.Overheating protection

Working Temperature

0~40℃

Working Humidity

0~80%RH

Weight

4.9 kg

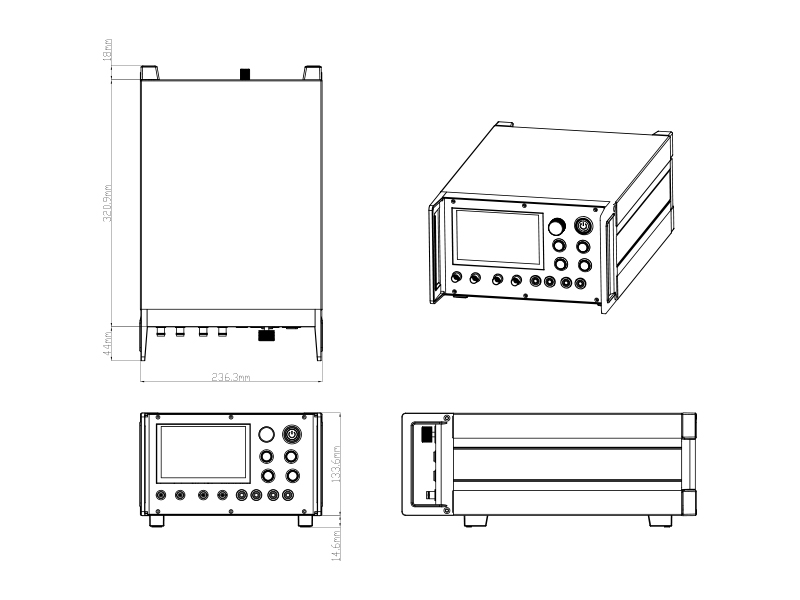

size

382.9*236.3*148.2 mm

Measurement（0~1MHz）

Range

Resolution

Accuracy

Display

Max

±400V

0.1V

±（1%+2V）

Min

±400V

0.1V

±（1%+2V）

Peak to Peak

0~800V

0.1V

±（1%+2V）

Bias voltage

±400V

0.1V

±（1%+0.4V）

Output current

0~65mA

0.1mA

±（1%+0.5mV）

Setting

AMPL

0~100

0.01times

±1%

Offset setting

0~±400V

0.1V

±（1%+0.2V）

Sync mode

CH1 as input only

Differential mode

CH1 as input only
